设备简介

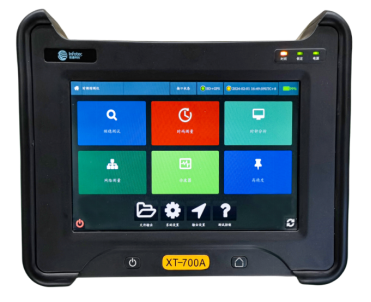

XT-700A时频综测仪集成高精度时码测试，高精度频稳测量，时间/时钟源分析，时频信号输出等多种功能于一体的便携式测试终端。产品符合 ITU-I，IEEE，EIA 等相关国际和中国各行业标准，广泛应用于通信，电力，轨道交通，军队，科研院所，计量单位等相关时间，频率信号测试场景。仪表测试精度可达到1ns，并支持同时进行110万次/秒的NTP压力测试与NTP时间精度测试。

功能特点

（1）高精度时频参考源：可接收北斗/GPS 卫星时间、1PPS+TOD、IRIG-B 等时间参考；支持PPP授时定位(选配)；支持外部频率源（10MHz）作为测试基准；内置高稳铷原子钟，支持秒驯服。

（2）频稳测量(选配)：支持10MHz信号实时测量，可选1MHz～100MHz频率准确度和稳定度实时测量；支持2路被测频率信号同时测量。

（3）时码测量：支持 1PPS/1PPX、1PPS+TOD、IRIG-B（AC）（选配）、IRIG-B（DC）、串行时间报文、DCF77、DCLS 等时码、脉冲测试；支持光、电B码和光脉冲测试；支持外部3路1PPS时差测量，两路互比功能。

（4）时钟测量及分析：支持G.703 2.048MHz/2.048Mb/s、SyncE时钟分析；支持时钟TIE、MTIE、TDEV、ADEV测量计算；E1抖动测试（发送/接收）、漂移发送、误码测试（测量/插入）（选配）。

（5）网络授时测量：支持NTP（SNTP、v2、v3、v4及MD5）硬时戳和响应能力测试、PDV（选配）测试；支持PTP（1588v2）；支持10G（选配）、1000M、100M、10M网络环境。

（6）示波器：支持脉冲幅度、占空比、周期等波形测试和触发采样、自动、手动测量功能。

（7）专项/高精度测试(选配)：支持高精度北斗/GPS卫星共视远程测量、高精度精密单点定位技术远程测量和高精度光纤双向比对测量；支持中移动OAM、互联互通及一致性等行业测试；支持电力时间同步行业测试;多钟铷钟、晶振测试和校准。

（8）时频信号输出：支持1PPS/1PPX、1PPS+TOD、IRIG-B（AC）（选配）、IRIG-B（DC）、串口/网络时间报文、DCF77、NTP/SNTP、PTP（IEEE 1588v2）、DCLS、10MHz、SyncE、2.048MHz/2.048Mb/s等标准时间频率信号。

（9）数据导出：支持USB和网口RJ45导出。

设备参数

NTP测量精度：≤10ns

NTP压力测试：110万次/秒

PTP测量精度：≤1ns

频率准确度测试精度：1E-12/1000s

频率稳定度测试精度：5E-12/1S，8E-13/10S，2.0E-13/100S

时间间隔及脉冲信号测试分辨率：40ps

时码输出信号拉偏：±500ms（分辨率0.1ns）

应用场景

（1）运营商：5G网络高精度时频同步测试、4G系统IP承载网时频同步性能测试、IEEE 1588非对称性补偿现场测试、PTP时间同步工程维护测试。

（2）电力/变电站：智能变电站时间同步系统测试、合并单元（MU）时钟同步性能测试、智能终端（IED）响应延时的测试、工业以太网交换机的时间同步测试、电力通信频率同步网基准时钟 PRC同步性能验证测试、电力通信频率同步网2级节点时钟SSU-T同步性能测试。

（3）研究/检测机构：ITU-T G.812标准测试、ITU-T G.8262/8262.1同步以太节点时钟测试、ITU-T G.8273.2边界时钟测试。
